Ультразвуковые расходомеры повышенной точности
Назначение и область применения.

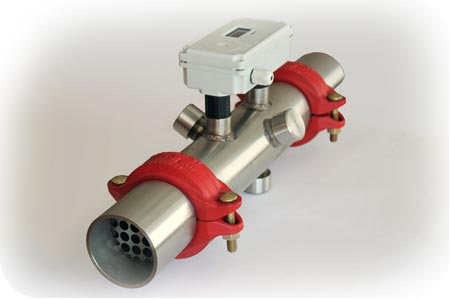

Счётчики жидкости ультразвуковые СЖУ предназначены для учёта воды, светлых нефтепродуктов и других жидкостей вязкостью до 6 сСт, а также совместно с тепловычислителями используются для измерения и учета тепловой энергии, а также других параметров теплоносителя, в закрытых и открытых системах теплоснабжения.
Область применения - как средство коммерческого учета и технического контроля в нефтехимической, энергетической, химической, пищевой промышленности, коммунальном и водном хозяйстве, теплоэнергетике.
Принцип работы.
Принцип действия счетчика - время-импульсный. Первый пьезоизлучатель счётчика по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает во второй пьезоизлучатель. Второй пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса по потоку. Затем второй пьезоизлучатель по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает в первый пьезоизлучатель. Первый пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса против потока. Скорость прохождения ультразвукового импульса по потоку и против потока измеряемой жидкости отличается на удвоенное значение скорости потока. На основании полученных значений времени прохождения импульса по потоку и против потока и внесённого калибровочного коэффициента, учитывающего сечение потока и путь проходимый ультразвуковым импульсом, вторичный прибор вычисляет мгновенный расход жидкости и объём жидкости прошедший через счётчик.
Конкурентные преимущества.
1. Отсутствие подвижных частей
- неподвержен износу;
- исключается возможность заклинивания;
- высокая надёжность;
- не изменяет структуру жидкости, что актуально для учёта молока, лакокрасочных материалов, пива, моющих средств и других вспенивающихся и взбивающихся жидкостей.
2. Минимальное гидравлическое сопротивление.
3. Исполнения из коррозийно-стойкой стали 12Х18Н10Т (нержавеющая сталь)
- отсутствие коррозии на весь срок эксплуатации;
- возможность учёта химически-агрессивных жидкостей и пищевых сред.
4. Конкурентно-способная цена.
Монтаж
Для удобства монтажа в комплект поставки счётчиков ДУ-65, 80 по заказу может быть включён комплект монтажный, включающий в себя ответные фланцы, уплотнительные прокладки, крепеж.
