НАЗНАЧЕНИЕ

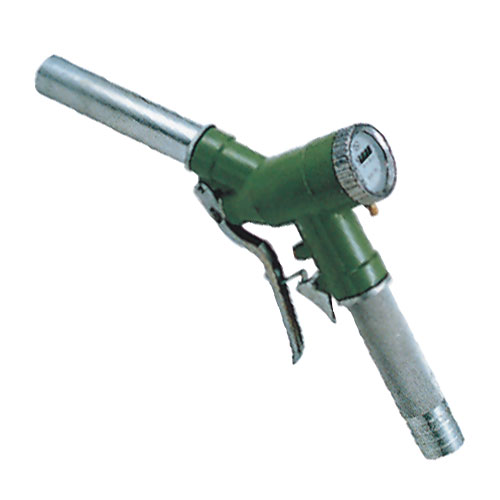

Краны-счетчики LLY 25 и LLY 32   предназначены для измерения суммарного и разового количества дизельного топлива. Топливо раздаточный кран LLY применяется для внутрихозяйственного учета, как в стационарных установках, так и в наземных средствах заправки и перекачки. Применяется как оборудование для АЗС в небольших поселениях на заправочных станциях местного масштаба.

Устройство и принцип работы крана LLY
Имея роликовые указатели для разового отсчета количества жидкости, кран-счетчик служит для отсчета количества топлива, прошедшего через него. Роликовый разовый указатель крана LLY имеет устройство для установки показаний на нуль.
Учет количества жидкости, прошедшей через счетчик, основан на отсчете количества оборотов ведущего винта внутри топливо-раздаточного пистолета. Поток измеряемого топлива, поступая в счетчик и проходя через измеритель объема, теряет часть напора на создание крутящего момента, приводящего винты во вращение. Измерение количества жидкости краном-счетчиком LLY происходит за счет периодического отсечения определенных ее объемов, заключенных в полостях между цилиндрическими расточками обоймы и винтами. Это устройство представляет собой объединение простейших топливораздаточного пистолета и счетчика топлива, точность и производительность которых уступают промышленным образцам.
Нажатием на рычаг открывается клапан, топливо проходит через пистолет. При отпускании рычага крана под действием пружины клапан закрывается, перекрывая поток жидкости.
Регулировочный винт предназначен для тарировки оборудования.
Сливной патрубок крана-счетчика LLY служит для направления жидкости в емкость при заправке.
