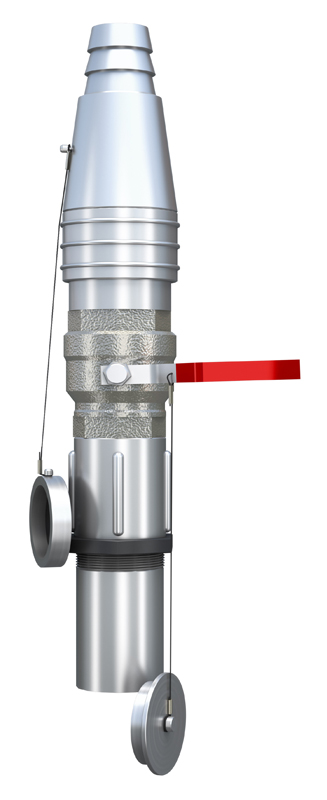

Узел подключения линии рециркуляции паров УРП-1
Назначение
Узел подключения линии рециркуляции паров (далее УПР-1) устанавливается на линиях рециркуляции паров резервуарного парка и предназначен для герметичного соединения паров объемов резервуаров и автоцистерны, а также автоматического перекрытия линии рециркуляции паров при их расстыковке. УПР-1 снабжен огнепреградителем требование НПБ 111-98* п 62.
УПР-1 эксплуатируется при относительной влажности до 95% и температуре от -50оС до +50оС
Технические характеристики
Условный диаметр прохода, Ду, мм 40
Прочность корпуса по давлению среды, МПа 0,6
Рабочий диапазон давлений, МПа 0,015+0,02
Максимальное давление открытия, МПа 0,01
Температура эксплуатации от -50оС до +50оС
Отностительная влажность 95%
Присоединительная резьба по ГОСТ 24705 2"
Внутренний диаметр щланга, мм 50(+/-2)
габаритные размеры, не более:
- длина, мм 520
- диаметр не более, мм 100
масса, не более, кг 6,0
Конструкция
Конструкция УПР-1 представляет собой сборную конструкцию из следующего оборудовния:
-патрубка, оборудованного обратными клапанами для подключения шланга АЦ;
-быстроразъемной муфты, также оборудованной обратными клапанами;
-крана шарового, для закрытия линии рециркуляции паров;
-огнепреградителя;
-патрубка для врезки в линию рециркуляции паров резервуарного парка.
Техническое обслуживание
При эксплуатации производить осмотр тарелок сеток и элемент огнепреградителя в следующие сроки:
в весеннее-летний период – не менее одного раза в месяц
при температуре ниже нуля – не менее двух раз в месяц
При профилактических осмотрах кассеты огнепреградителя, необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений.
