Назначение

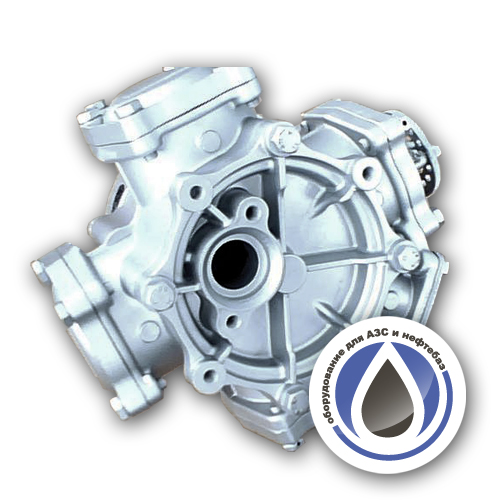

   Измеритель объёма жидкости предназначен для измерения количества       топлива, проходящего через топливораздаточную колонку.

     Технические характеристики

Условный проход, мм                                    25

Циклический объем, л                                  0.5

Диапазон измерений, л/мин                          5-100

Погрешность                                                  0,2% (5л/мин - 100 л/мин)

Рабочее давление, МПа                                 0,12 – 0,35

Температурный диапазон, С                           -40   -   +50

Регулировка измерителя

Вращая лимб, находящийся на крышке первого цилиндра, регулируем расстояние упора поршня первого цилиндра в его верхней мертвой точке в пределах 1,5 мм, что приводит к изменению объёма первой камеры и выдаваемой дозы. Поворот лимба на одно отверстие соответствует 5мл при выдаче десятилитровой дозы (0,05%). По окончанию юстировки, лимб пломбируется.
